技术简介：

系统架构 （图型表示）



             地下管网精益化管理系统架构

系统具备的技术特点

基于国网公司电网资源图形管理系统开发；

满足用户对电缆及通道精益化管理的需求；

数据维护源端唯一；

业务应用专业协同；

设备设施“图数一体化”；

图形与监控动、静相结合；

生产全过程闭环管理；

经营决策智能分析；

应用场景

地下管线数据采集标绘

    地下管线数据采集标绘实现地下管线的数据核查，采集地下管线的路径走向、相关属性信息，核查每一隧道、电缆沟、工作井的断面占用和剩余情况，为管道及电缆网精细化管理提供数据支撑。

功能应用：

移动GIS图形应用

    利用移动GIS技术，为现场地下管线采集标绘提供电子图形基本操作、图形资源管理和GPS位置定位、导航等功能。产品结合电子地图加载基础地理切片、影像数据和存量的设备图形数据，并提供电子图形缩放、漫游、距离量测、设备图形标绘、GPS定位、位置导航等基础功能，为现场采集作业提供直观的空间操作体验。

地下管线探测

    利用专业测绘仪器，结合物探技术、测绘技术和电磁感应技术，对地下的每一条电缆进行探测。根据实际的探测轨迹，进行电缆位置精确定位；根据探测的电缆属性信息，进行电缆沟内电缆唯一性检测，核查电缆的穿孔情况，并对电缆、工作井进行RFID电子标牌标识，明确电缆走向，避免施工盲目开挖作业。

管线路径走向标绘

    根据探测的地下管线数据，结合移动GIS功能，实现在电子地图直接标绘管线路径走向及采录设备相关属性、连接关系等信息，提高现场作业工作效率。

工作井立视图标绘

    根据探测的地下管线数据，实现工作井立视图现场标绘功能，核查每一隧道、电缆沟、工作井的断面占用和剩余情况，为工程规划设计、现场抢修、施工提供详尽的基础数据支撑。

综合管控运维

通过建立有效的数据综合管控运维体系，实现工程项目任务分配、来源和进度管理、冲突甄别、质量核查、校验跟踪、源头追溯和统计分析等功能，进一步保障成果数据质量，为管道及电缆网精细化管理提供基础数据支撑。

优势特点：

    完全自主知识产权的移动GIS平台。

    节约成本：传统数据采集运维需要图纸打印，消耗大量耗材，且打印成本高。产品搭载高分辨率的电子切片图和影像图，作业范围不受限制，操作简便，节约成本。提高工作效率：产品便携，操作简单，标准化的现场数据采集运维作业及质量管控体系，提高现场工作效率，保障成果质量。成果无缝对接：与电网GIS平台集成，实现数据无缝对接，大大减轻内业人工数据整理及图形建模等工作负担，提高效率。

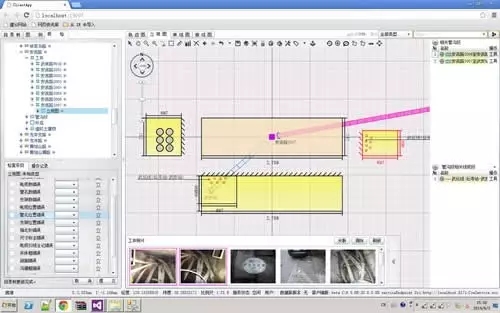

          电缆井剖面绘制图

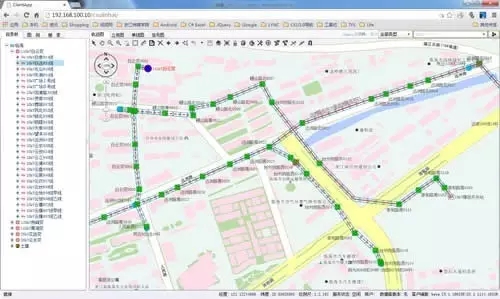

            电缆路径走向标绘图

地下管线三维GIS应用

    地下管网三维GIS应用三维地下管线应用系统通过整合多源（包括影像数据、DEM、三维模型数据，业务数据）海量数据进行三维综合展示，并集成PMS、SCADA、FLASHGIS系统、高压电缆运行状态综合监控等系统，实现电网资料管理、电缆运行巡检、电缆状态监测、电缆故障抢修、规划设计、运行管理等业务场景应用，系统能够实时、直观地了解地下管网的各类信息，辅助工作人员进行业务管理和决策，从而实现对电网科学、有效的管理，提高电网管理质量和运行效率、降低运营成本 。

功能应用：

电缆资料管理

电缆相关设备信息、图纸、文档等进行有效组织和管理，方便进行查询、统计、输出，以提高工作效率和信息化水平。

电缆线路巡检

对地下电缆进行线路、危险区域、重点区域进行巡检，以了解这些地区电缆的动态监测信息和其他信息，为电缆检修提供辅助支持。

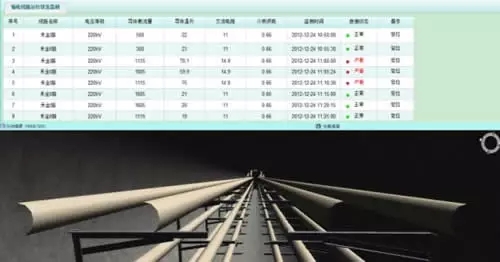

电缆状态监测

对电缆运行状态进行实时监测，并进行警告提醒，同时实时连接现场的视频监控信息，指导电缆班组了解现场真实情况快速作出反应，以保证电缆运行安全。

故障抢修

实现故障分析，模拟故障点定位，最短路径分析和抢修车辆实时监控等功能，来快速有效的指导电缆故障抢修。

规划设计

为电缆规划设计提供辅助支持。

优势特点：

实现地下管网二三维一体化展示信息，展示更直观更详尽；

实现地下管网监测预警、应急减灾、生产管理、辅助决策、运行状态可视化，电网管理更直观更可靠；

实现地下管网数据展示方式多样化，用户体验更好；

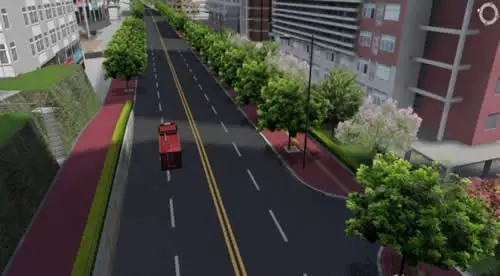

           抢修车辆实时监控

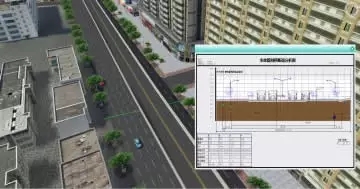

                地下管网剖面分析



                 3应用实例

北京市综合管线及地下基础设施综合管理系统

实施背景

    城市地下管线包括给水、排水（雨水、污水）、燃气（煤气、天然气、液化石油气）、电信、电力、热力、工业管道等几大类，它就像人体内的“神经”和“血管”，是城市赖以生存和发展的物质基础，被称为城市的“生命线”。地下管线种类多、分布广、管线敷设时间跨度大，需要不断更新和维护，并且伴随着城市规划建设的发展而日益增多。作为城市规划建设的一种宝贵资源，应加以全面和及时的开发利用，为地下工程的规划、设计、施工及运行管理提供坚实的信息基础。因此，加速建设城市地下综合管网信息系统，实现管线数据即时可视化，进行动态综合规划管理，是城市规划中实现现代化运行管理的重要组成部分。

一个城市的可持续发展，必须具有安全保障，特别是面对突发事件和灾害，能够快速作出正确的决策和有效的救援响应。因此，应从城市发展战略高度来认识地下管线在城市规划和建设管理中的作用与地位，掌握和摸清城市地下管网现状，建设城市综合地下管网信息系统，是城市自身经济、社会发展的需要，是城市规划、建设、管理的需要，是抗震、防灾和应付突发性重大事故的需要。对维护城市“生命线”的正常运行，保证人民的正常生产、生活和社会发展都具有重大的历史与现实意义。  近年来，随着计算机软件技术、网络技术、数据库技术、虚拟现实技术与地理信息系统(GIS)技术的快速发展以及在各领域的应用，为城市地下管网的信息化管理提供了技术基础。因此，利用计算机技术实现城市地下综合管网管理，步入规范化、自动化、科学化的轨道，不仅是迫切的需要，而且也是切实可行的。  目前，各城市地下管网的建设与管理中，存在的主要问题有：

城市地下管网资料以图纸、图表等纸介质保存和管理，造成资料不全、查询不便、更新速度慢，致使信息与现状不符，严重影响城市建设中规划、管理、施工和服务的质量和水平，在工程建设施工中，经常发生挖断或损坏地下管线的严重事故，经济损失严重；

地下管线分由不同的管线权属部门规划、建设、管理及保管资料，管线权属单位不能及时向规划管理部门报送管线竣工档案，造成管线档案信息不全。致使管线资料分散、管理混乱。

地下管网没有统一管理，权属单位不能及时向规划管理部门报送管线竣工档案，造成管线档案信息不全，导致当前管网资料无法直观表达地下管网的综合状况，无法满足地下管网规划、管理、施工以及对现有的信息进行深层次的综合统计和分析，为城市建设部门提供全面的决策信息的需求。

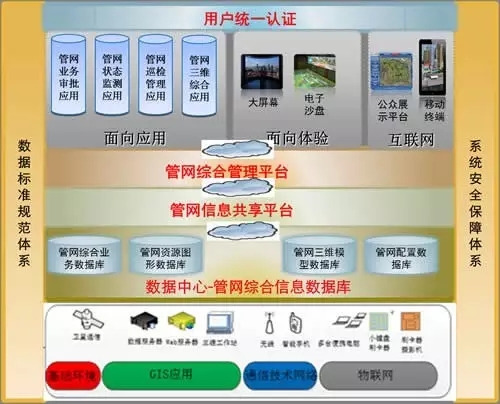

系统构成

模型动态加载技术

模型动态加载技术是一种高效处理大规模三维模型可视化加载的手段，根据当前三维场景范围确定并加载指定模型。场景范围改变时则自动卸载该模型，从而减少内存占用量，提高渲染效率；

信息安全传输技术

支持客户端缓存或者非缓存模式，缓存文件经过安全加密；应用服务请求URL，经过安全加密，实时破解困难；客户端临时缓存文件在系统退出时自动清除，不留下任何操作数据痕迹；

高效三维引擎渲染技术

多线程包括并行渲染技术；可编程渲染电缆技术；动态四叉树、八叉树混合场景管理技术；基于PhysX物理引擎的动态仿真；

面向服务的三维发布架构

    系统注册到企业服务总线，由企业服务总线统一管理交互的所有服务，进行消息分发，实现系统与不同业务应用系统之间的集成。

三维数据共享

    全面考虑效率、高并发、稳定、安全、开发等因素，为城市电力部门和规划部门统一搭建三维空间数据共享服务平台，为城市电力部门和规划部门提供高效、安全、可靠的三维空间数据应用服务。

物联网监测技术

应用先进的物联网监测技术开展配网电缆终端头温度实时监测及井盖防盗监测，为设备故障预判提供实时数据支撑，同时基于RFID、GPS和无线射频等技术，结合智能移动终端为现场智能、标准化作业提供一体化解决方案。

实施效果

    通过项目建设，形成地下管网数据中心和系统产品，通过产品销售、定制开发获得软件产品收入，通过提供数据服务和维护服务获取其他全市相关使用单位的使用费，通过开展大屏、移动终端、电子沙盘等多种展示终端和多种交互方式，提高用户体验，并获得相应的项目，从形成上，中，下游一条链的商业销售模型。

    通过系统的建设，对地下管网事故发生的地段，为市政管理部门在制定应急抢险预案时提供了详细的城市三维景观信息、综合市政管网信息，从而提高了预案制定的效率和准确性，提高了应急救援的速度。

    通过系统建设，可对地下管网资料直观更新维护，实现地下管网网管理的智能化、科学化，以适应城市建设发展的需要，为地下管网的规划，设计，施工和管理服务，从而进一步提高和推进整个城市地下管网的管理水平。

浙江省地下管线普查

实施背景

    随着城市道路的改造，基础设施建设速度加快，对地下电缆的安全运行造成隐患，要防患以未然就必须提供给施工方详细、精准的地下电缆分布资料。现有的地下管线管理方式存在抢修不能精准、快速定位故障，管线轨迹图纸缺失，施工方案粗糙、盲目开挖等问题，电力电缆被挖断、人员伤亡等重大事故屡见不鲜，不但给供电企业造成不必要的损失，同时也带来恶劣的社会影响。

地下管线数据采集标绘在对地下电缆及走廊数据重新现场采集的基础上，建立标准化的现场数据采集模式及质量管控体系，以数据质量为核心，以过程管理为手段，实现技术标准化、成果规范化，为地下电缆精细化管理提供高质量的数据支撑保障。

系统构成

    地下管线数据采集标绘借助智能终端，结合移动GIS、GPS、RFID等先进技术，按照地下管线数据管理和维护的要求，实现对现场数据的高效采录，同时建立地下管线数据拓扑关系及数据核查、纠错和变更流程管理机制，应用多种智能化技术手段实现采集作业的全过程管控，最终保障采集成果质量，为业务系统提供基础数据支撑。

    地下管线数据采集标绘实现地下管线的数据核查，采集地下管线的路径走向、相关属性信息，核查每一隧道、电缆沟、工作井的断面占用和剩余情况，为管道及电缆网精细化管理提供数据支撑。

移动GIS图形应用

    利用移动GIS技术，为现场地下管线采集标绘提供电子图形基本操作、图形资源管理和GPS位置定位、导航等功能。产品结合电子地图加载基础地理切片、影像数据和存量的设备图形数据，并提供电子图形缩放、漫游、距离量测、设备图形标绘、GPS定位、位置导航等基础功能，为现场采集作业提供直观的空间操作体验。

地下管线探测

    利用专业测绘仪器，结合物探技术、测绘技术和电磁感应技术，对地下的每一条电缆进行探测。根据实际的探测轨迹，进行电缆位置精确定位；根据探测的电缆属性信息，进行电缆沟内电缆唯一性检测，核查电缆的穿孔情况，并对电缆、工作井进行RFID电子标牌标识，明确电缆走向，避免施工盲目开挖作业。

管线路径走向标绘

根据探测的地下管线数据，结合移动GIS功能，实现在电子地图直接标绘管线路径走向及采录设备相关属性、连接关系等信息，提高现场作业工作效率。

工作井立视图标绘

    根据探测的地下管线数据，实现工作井立视图现场标绘功能，核查每一隧道、电缆沟、工作井的断面占用和剩余情况，为工程规划设计、现场抢修、施工提供详尽的基础数据支撑。

综合管控运维

通过建立有效的数据综合管控运维体系，实现工程项目任务分配、来源和进度管理、冲突甄别、质量核查、校验跟踪、源头追溯和统计分析等功能，进一步保障成果数据质量，为管道及电缆网精细化管理提供基础数据支撑。

实施效果

    系统根据工作计划制定地下管线数据采集任务，数据运维主站下载采集任务，同时从电网GIS平台获取相关设备空间信息供现场采集参考；地下管线采集终端经主站授权认证通过后，从主站下载采集子任务，并现场开展电缆路径走向和相关属性信息采集，核查每一隧道、电缆沟、工作井的断面占用和剩余情况；现场采集完成后，将数据成果提交至主站开展数据综合管控，当成果未经主站校核通过，则将任务重新分配到现场，进行数据整治，直至校核通过，最终成果提至业务系统，完成采集任务验收。完全自主知识产权的移动GIS平台。

    系统搭载高分辨率的电子切片图和影像图，作业范围不受限制，操作简便，节约成本。系统操作简单，标准化的现场数据采集运维作业及质量管控体系，提高现场工作效率，保障成果质量。同时，成果与电网GIS平台集成，实现数据无缝对接，大大减轻内业人工数据整理及图形建模等工作负担，提高效率。

厦门亿力吉奥信息科技有限公司

专业资质

测绘资质甲级

信息系统集成及服务资质二级

CMMI软件成熟度五级

ITSS运维能力成熟度三级

ISO9001质量管理体系

ISO14001环境管理体系

OHSAS18001职业健康管理体系

ISO20000IT服务管理体系

ISO27001信息安全管理体系

信息安全服务资质（安全工程类一级）

信息安全应急处理服务资质二级

信息系统安全集成服务资质二级

企业认证

软件企业

高新技术企业

国家规划布局内重点软件企业

国家火炬计划高新技术企业

中国地理信息百强企业

厦门市企业技术中心

国内及国际领先程度

厦门亿力吉奥信息科技有限公司成立于2012年12月27日，始终坚持“技术创新引领转型，市场拓展驱动跨越”的发展思路，专注于地理信息平台软件、数据服务、行业解决方案及智能终端产品等业务领域，逐步发展成为行业地理信息定制化整体解决方案提供商及地图资源数据服务商。

公司重点服务电力行业，充分将地信技术和大数据、云计算、物联网、移动互联等信息通信新技术相结合，形成了涵盖发电、输电、变电、配电、用电、调度各环节的电力信息化管理软件产品，并提供数据服务、地图加工、实施推广、系统集成、人才培训及认证、运维服务等全方位技术服务。立足国家电网，持续推进地理信息产业链完善，并逐步辐射到能源、公共事业行业，智慧城市及社会公众服务。

市场前景

    公司坚持“以人为本、诚信服务、求真务实、不断创新”的经营理念，倡导“敬业、精业、勤业、乐业”的企业文化。未来，公司将持续专注于电力GIS应用领域，为电力行业提供基于GIS的空间信息可视化整体解决方案和增值服务，力争成为国网公司电网GIS平台的技术中心、管理中心和服务中心。同时，公司将继续完善基于GIS的电网信息化管理系列产品和服务，巩固在国网电网GIS建设的主导地位，利用公司先发的市场优势和竞争力，以引领中国电力GIS为发展目标，成为中国电力GIS的领军企业。
